01/是否有必要進行施工圖深化設計？

某醫院幕墻工程設計有石材幕墻、鋁板幕墻、玻璃幕墻、玻璃采光頂?shù)葍?nèi)容，施工造價約為7500萬元。該幕墻工程施工圖紙比較齊全，通過了圖紙會審；對于會審中提出的問題，相關單位已經作了答復。

這種情況下，是否還有必要進行施工圖深化設計？

原設計單位認為自己的圖紙已經比較齊全，完全可以指導施工，沒有必要進行深化設計。

施工單位認為自己的設計水平肯定不如設計院，設計院自己都認為沒必要進行深化設計，而且標文里也沒要求做深化設計，因此不愿進行深化設計。

甲方技術負責人認為會審時各方看圖還不夠仔細，施工圖上還有沒被發現的問題，反復勸說施工單位做施工圖深化設計。

現場管理人員通過一段時間的看圖，發現了一些問題，先在原設計圖上做記號，隨著進一步的仔細審圖核對，問題越來越多，最終施工單位愿意進行深化設計。對于大部分深化設計工作，施工單位現場管理人員都解決了，后來施工單位總部派來了自己的專職設計師駐場協助完成了所有的深化設計任務。

02/深化設計發現、解決的問題

通過深化設計發現并解決了以下問題：

? 部分外窗開啟扇位置、數量不合理，比如，有的窗扇對應的室內位置剛好是機柜，有的窗扇剛好正對著內隔墻。

? 多數衛生間開窗不合理，沒有認真考慮室內廁位對窗戶的影響和使用的私密性要求。

? 有的門洞位置不準確，門扇與門洞大小不匹配，門洞口收口缺節點大樣，門框及雨棚構造做法不詳。

? 變形縫位置不準確，原設計變形縫局部不符合現場實際情況。

? 屋面檐口欄板上有60cm高的不銹鋼欄桿，踩踏面以上安全高度不夠，應調整。

? 樓梯間幕墻窗存在的問題：樓梯間外墻身做法在原設計中不詳，窗洞口窗扇設計不詳；有三座樓梯的外墻有開窗條件，但原設計無窗，業主要求增設窗戶；有的樓梯間開窗不合理，受結構梁影響須要變更窗戶位置。

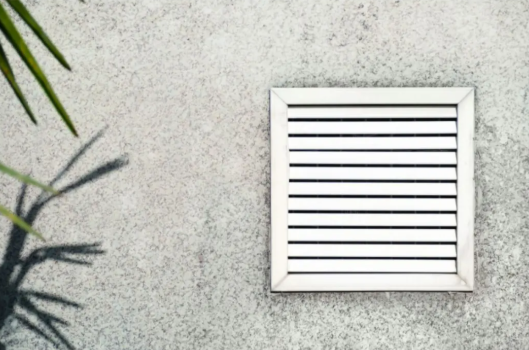

? 外墻通風口百葉窗存在的問題：原設計圖中外立面百葉窗的大小、位置、數量均不準確，全面核查后發現有三分之二的百葉窗要做變更；專業分包單位進場后，對各自的外墻通風口提出了新的要求，這是原設計中沒有考慮到的，如配電室外墻要裝減壓口，食堂洗碗機流水線外墻要裝排風口，凈化機房外墻排風口的位置須調整，發電機房外墻進排風口的面積要擴大等等。

? 天井內鋁板幕墻的問題：屋頂“炮樓”立面幕墻未設計；A天井四樓后來增加了連廊，幕墻未繼進行跟進設計；屋頂鋁板幕墻的收口節點全部要根據現狀調整設計；門診樓四個天井的出入口未設計雨棚。

? 地下庭院石材幕墻的問題：庭院內的外露管道未設計外包措施；庭院石材幕墻與一樓鋁板幕墻（標高為±0.00m）的交接過渡未進行節點設計；庭院內四處門斗的墻面及吊頂未設計；庭院內幾處外門得設計不合理，須調整；地下庭院地面四周的玻璃欄板及庭院內的樓梯欄桿原分屬兩個專業設計，應統一做玻璃欄板；庭院一樓過橋的臨邊欄板未設計；其中兩個庭院各少畫了一個立面圖。

? 連廊幕墻設計的問題：原設計中未考慮鋼大梁的牛腿，應結合牛腿現狀變更局部幕墻設計；原設計中得連廊門不合理，不適合病床的通行，須變更；敞開連廊吊頂與外墻鋁板幕墻的施工劃界不清；受連廊欄板影響，局部玻璃幕墻須調整；連廊屋面檐口欄桿影響了病房六層外墻窗的開啟；設計時未考慮敞開式連廊投入使用后的窗戶封閉安裝，如將敞開式連廊改為封閉式連廊，原鋁板幕墻及連廊吊頂須全部拆除報廢。

? 病房一樓架空層的幕墻問題：架空層的二樓四周大梁梁底外包鋁板的標高及鋁板同架空層吊頂?shù)姆纸缥疵鞔_；架空層外圍柱子外包鋁板應兼顧落水管，并設檢修口。

? 雨棚設計的問題：原設計中拉桿雨棚的拉桿錨固端僅是示意圖，錨固端無結構落腳點，應調整拉桿角度或增加結構構件；“炮樓”雨棚設計缺項；原雨棚排水溝設計僅是示意圖，且沒有考慮落水管的位置，通過深化設計將雨棚的落水管隱蔽安裝在石材幕墻里面。

以上事實說明，該幕墻工程的施工深化設計很有必要。

03/出現上述問題的原因

分析施工圖深化設計中發現的問題，可總結出六個原因：

● 達到一定規模的工程，現場的復雜性超出原設計師的想象，涉及的專業多，不同專業都有各自的要求，建筑師不一定都能考慮周到。深化設計應當是駐場設計、結合現場實際的設計。

● 對于變更事項，各專業沒有同步跟進設計。建筑施工圖是各個專業的設計基礎，進入裝修設計階段，可能會有平面調整，應該反饋給建筑設計師，建筑設計師審核同意后應當要求相關專業同步跟進設計。在具體操作中，這種同步調整眾多專業設計的難度較大，難以完全落實，以致于出現新舊版本施工圖“打架”的現象。

● 圖紙會審可以解決問題，但有些問題不能徹底解決，比如有些問題的問和答都是文字表述，語焉不詳，將其通過深化設計轉化到圖紙上會更加清晰、具體。會審中的部分問題要求舉一反三，通過深化設計可以得到全面解決。

● 有些問題是隨著施工的推進而逐步暴露出來的，比如上述關于樓梯間的問題，當砌體施工到樓梯間外墻時，此處外墻設計存在的問題就會顯現出來，如果施工設計經驗不豐富，很難發現這類問題。

● 有些問題是原設計的失誤，如樓梯間有條件開窗而無窗，通過深化設計可以一并予以優化，但是樓梯間開窗位置的定位要結合結構梁柱、休息平臺的高度、室外幕墻的排版分隔等等進行綜合考慮，需要駐場設計來解決。

● 原圖紙中標注的尺寸同實物有出入，如幕墻排版、龍骨間距、通風口、“炮樓”影響等等，深化設計時要將這些尺寸調整為實地尺寸。某些工程中，幕墻安裝施工直接按照設計大樣圖下料加工，難免不出問題。

04/施工圖深化設計的原則

? 深化設計要充分理解原設計意圖，要在不違背原設計意圖的前提下對原設計考慮不周到的地方予以完善優化。

? 深化設計對造價影響不大。如上文列舉的幕墻工程深化設計，調整了窗扇、百葉位置，補充了原設計不詳之處，基本不影響造價；但是，如果在施工完成之后再去改，那損失就大了。這是深化設計的根本目的，因此，深化設計要做在事前。

? 深化設計應該以施工單位為主，須經原設計單位審核確認。施工深化設計是為了現場施工少出錯不出錯，通過深化設計，施工管理人員能更好地貫徹設計意圖，能夠更好掌握設計細節。某些方面的深化設計，需要相關單位共同完成。比如，百葉窗通風口的位置及規格，相關專業施工中標單位要直接參與深化設計。業主要全程介入深化設計，對調整更改的內容要全面掌握。最終，深化設計須經過原設計院審核確認。事實上，對于上述工程中幕墻專項的深化設計圖，設計院全部給予套框出圖，并通過了審圖單位的審圖，說明設計院完全認可深化設計的結果。

05/施工圖深化設計該由誰來做？

從上文實例來看，是否可以說深化設計是施工單位干了本該由設計院干的事情？業主可否強制要求設計院必須進一步完善施工圖？

施工圖上的一些問題的確是被設計師和審圖公司所忽視的，圖紙會審是一種解決問題的途徑，但是顯然達不到全面深化設計這種效果。目前，確實沒有相關規定明確要求施工圖設計深度必須達到哪種程度。

施工圖深化設計是為了現場施工少出錯不出錯，通過深化設計，施工管理人員能更好地貫徹設計意圖，能夠更好掌握設計細節。施工圖深化設計獲益最大的無疑是施工單位，最終能夠達到設計院套框出圖，并通過了審圖，已經是一種皆大歡喜的結果。

深化設計者須要認真仔細地讀圖校圖，要能發現問題，并提出調整意見，最終的技術把關在原設計院。經過深化設計，編制竣工圖就非常方便了，深化設計圖應該接近于竣工圖。

06/不做施工圖深化設計會有什么后果？

首先，將會有很多返工，返工的責任講不清楚。施工單位說自己是按圖施工，圖紙錯誤造成返工，當然要補償損失。設計說，這么大的項目，圖紙有錯誤在所難免，施工單位有提前發現并提出圖紙問題的能力和責任，事前不認真看圖因而做錯了，當然責任自負。業主不簽返工聯系單，施工單位不干，簽了聯系單違反規章制度。這種返工費用，不一定能通過造價審計。積少成多，將嚴重妨礙工程進展。所以，有些業主被聯系單費用簽證搞怕了，為了減少變更爭議，只好忍氣吞聲。大多數業主對建筑設計施工并不在行，前期看不出圖紙上有什么問題，到后期暴露出問題，已經于事無補，明知道如此設計施工下去不合理，也只能硬著頭皮做好再說，指望在竣工驗收后再改。

事實證明，只要方法得當，這些現象都是可以避免的。做好設計深化，就是牽住了工程建設管理的牛鼻子，通過抓設計理順各種關系，工程建設管理的難題可以迎刃而解。

07/關于深化設計的幾點思考

一個工程項目經過了施工圖深化設計肯定有利于辦理竣工結算，但并非所有的深化設計都可以進入結算，具體須看標文工程量清單編制時的約定。如某網架工程，以項包干，網架深化設計的目的是為了加工、安裝和驗收，并不會因深化設計而直接影響網架結算造價。

深化設計費該怎么算？某些專業深化設計相當費時，專業性比較強，從付出和回報對等的原則來說，深化設計費應當給予計算，現實中大多是由施工中標單位自我消化了，這種情況，最好在標文中有所說明。

某些項目深化設計需多專業參與共同完成，沒有業主牽頭協調僅憑中標單位一家之力無法做深化設計。對設計施工一體化EPC模式發包的項目，建設單位也要管好施工深化設計，因為對于工程的使用需求，設計施工單位是無法代替建設單位做出選擇決定的。

當前設計總承包招標對深化設計約定不明，常見某些工程設計單位在施工圖上開天窗——“詳見專業廠家深化設計”。從設計總承包的角度來說，這種專業廠家應該由設計總承包單位來找，只有這些專業工程深化設計完成后才能進行施工發包，然而，實際并沒能做到這一步。對設計總承包單位的最低要求應該是其必須對深化設計進行審核把關，蓋章確認，最好能套框出圖。

當前建設項目規模越來越大，越來越復雜，施工圖深化設計已經是必不可少的環節。施工單位沒有深化設計能力將越來越被動。竣工驗收前，施工單位應該繪制竣工圖。施工深化設計在前，竣工圖繪制在后，兩者是非常接近的工作，都需要施工單位配備自己的專業設計師。

建設單位應當充分理解并高度重視施工圖深化設計的重要性。工程項目的大部分問題都源于設計，留給施工圖深化設計的問題越少越好，最好的完美設計是不需要施工圖深化優化設計的。施工圖中的問題，有些可以等到深化設計時予以解決，有些問題必須先解決好才能進行招投標。設計圖紙中的問題最好在施工招標前都能發現并予以解決，拿一套隱藏著許多問題的施工圖去編標招標，必定會招來很多問題。要想發現設計問題，應大力提倡在施工招標前先組織一次圖紙會審，但是，要求建設單位在招標之前舉行圖紙會審并不容易，這需要相應的技術儲備。
